一、概述

     LCH系列消弧消諧及過電壓保護、PT柜適用于3-35kV三相非直接接地電力系統中，對各類過電壓進線限制，以提高該類電網運行的安全性及供電的可靠性。

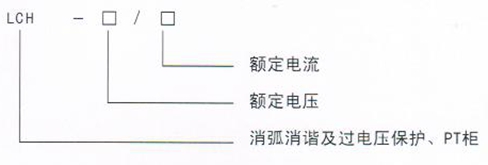

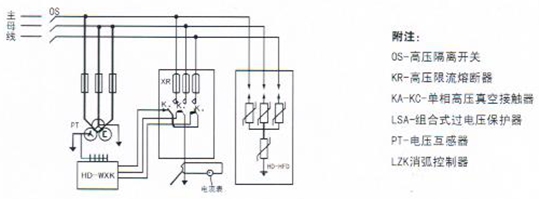

二、工作原理

    當系統發生單相接地或PT單相斷線時，PT的輔助二次輸出信號U△將由低電平成高電平，消弧控制器LZK啟動，對PT二次信號Uao、Ubo、Uco進行計算處理，判斷故障類型和相別，并做出如下處理：

◆如果是間歇性電弧接地，則LZK在20ms之間向故障相真空接觸器發出合閘命令，真空接觸器在10ms之內將故障相與接地網直接連接，LCH裝置在30ms之內將弧光接地快速轉化為金屬性接地。LCH裝置動作后LZK面板上顯示故障相別和弧光接地信號，同時輸出無源開關量接點信號。

LCH裝置動作后，間隔4-5s真空接觸器分閘，若是瞬間故障且已消失，則裝置不再動作，系統恢復正常；若為永久故障，則真空接觸器再次合閘。

若本裝置用于電纜線路，則第一次動作后真空接觸器不再分閘。

待故障線路切除后裝置由值班員現場手動復位或由控制室遠程復位。

◆如果是單相金屬性接地，則LZK面板上顯示故障的金屬接地信號，同時輸出無源開關量接點信號，若用戶考慮人身安全提出特殊要求，則在發生金屬性接地時，也可由LZK向故障相真空接觸器發出合閘命令。

◆如果是PT斷線故障，則LZK面板上顯示故障相別和斷線信號，同時輸出無源開關量接點信號。

三、技術參數

     額定頻率：50Hz

     額定電壓：3、6、10、35kV

     額定電流：10、31.5、63、80、100、125、160、200、315A

     額定短路開斷電流：50kA

     消弧控制參數：

                 ①電源電壓：220V DC/AC

                 ②電壓測量精度：0.5%

                 ③通訊接口：RS485

四、裝置的優點

  當中性點不接地系統加裝本裝置后：

  ◇一旦系統發生單相弧光接地，裝置可在30ms之內動作，不僅使故障點的電弧立即熄滅，同時也有效地限制弧光接地過電壓；

  ◇裝置動作后，允許200A的電容電流連續通過2h以上，以便用戶可以在完成轉移負荷的倒閘操作之后再處理故障線路；

  ◇裝置可將發生在相與相之間和相與地之間的各種過電壓限制在3.5倍以下：

    ◆若系統發生單相金屬接地或單相弧光接地時，本裝置動作可使接觸電壓和跨步電壓大大降低，更有利于保障人身安全；

    ◆本裝置的保護功能不受電網大小和運行方式的影響；

    ◆裝置結構簡單，安裝方便，適用于供電企業、用電企業和發電廠用電系統的中壓電網；

    ◆本裝置具有較高的性價比，可取代消弧線圈，接地變壓器及其控制屏，對于新建工程還可省掉PT柜。

五、使用環境

    環境溫度：戶內型-25℃——+40℃；戶外型-40℃——+60℃

    海拔高度≤2000m（高海拔地區使用訂貨時需說明海拔高度）

    使用環境：不得有粉塵、煤氣、煙氣等具有爆炸性介質的場所

六、外形及安裝尺寸

    裝置的標準尺寸（10kV）

       1000*1500*2300mm（寬*深*高）

    裝置的標準尺寸（35kV）

       1800*2800*2600mm（寬*深*高）
