產品列表高低壓成套開關設備系列
[2014/9/30]
KYN28金屬鎧裝移開式開關柜
1、KYN28-10產品概述
KYN28金屬鎧裝移開式開關設備，適用于戶內三相50HZ、7.2－24KV的電力系統中，主要應用于發電廠、變電所、工礦企業及高層建筑等。
KYN28A型系列的業績：1、國家電網主供產品，在山東、天津、浙江、內蒙等電網業績顯著；2、國家援建項目主供產品：安哥拉首都地塊建設13個主變電站、泰國和印尼電廠等項目；3、中標國內重點項目：北京奧運會五棵松體育館、青島市政府及海底隧道、山西晉城煤層氣電廠、東營勝利油田等主配電室。
2、KYN28-10主要技術特點
① 完整的全封閉鎧裝柜體結構；
②完善的防誤功能，可靠的“五防閉鎖”設計；
③可靠的接地系統，采用銅排組成的封閉接地回路；
④具體完善推進機構，金屬活門門簾機構，保證可靠的機械聯動；
⑤良好防凝露措施；內部故障泄壓通道，保證人身和設備安全。
3、KYN28-10主要參數
| 序 號 | 項 目 | 單 位 | 技 術 參 數 | ||
| 1 | 額定電壓 | kV | 10 kV | 24 kV | |
| 2 | 額定電流 | A | 630～4000 | 630～2500 | |
| 3 | 額定頻率 | Hz | 50 | ||
| 4 | 額定短路開斷電流 | kA | 25\31.5\40\50 | 25\31.5 | |
| 5 | 額定短路關合電流 | kA | 63\80\100\125 | 63\80 | |
| 6 | 額定短時耐受電流 | kA | 25\31.5\40\50 | 25\31.5 | |
| 7 | 額定短路持續時間 | S | 4 | ||
| 8 | 額定短時工頻耐受電壓 | kV | 對地：42 斷口間：48 | 對地：65 斷口間：79 | |
| 9 | 額定雷電沖擊耐受電壓 | kV | 對地：75 斷口間：95 | 對地：125 斷口間：145 | |
| 10 | 額定操作順序 |
| O-0.3s-CO-180s-CO | ||

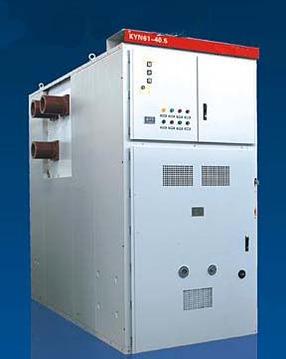

KYN61-35型開關成套設備
1、KYN61-35產品概述
KYN61-35型開關成套設備具有結構緊湊，可配置國內外多種型號的斷路器，使用安全方便的特點。
2、YN61-35主要技術特點
① 完整的全封閉鎧裝式柜體結構，性能穩定可靠，機械強度高；
② 完善的防誤功能，可靠的“五防閉鎖”設計；
③ 可靠的接地系統，采用銅排組成的封閉接地回路；
④具體完善操作推進機構，金屬門簾機構，保證可靠的機械聯動；
⑤采用美國亨斯邁公司樹脂和固化劑生產絕緣件，具有良好的絕緣、抗老化性能；
⑥ 采用對流通風和加熱排氣防凝露措施，完善內部故障泄壓通道，保證人身和設備安全。
3、KYN61-35主要參數
| 序 號 | 項 目 | 單 位 | 技 術 參 數 |
| 1 | 額定電壓 | kV | 35 kV |
| 2 | 額定電流 | A | 1250/1600/2000/2500/3150 |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定短路開斷電流 | kA | 25\31.5 |
| 5 | 額定短路關合電流 | kA | 63\80 kA |
| 6 | 額定短時耐受電流 | kA | 25\31.5 kA |
| 7 | 額定短路持續時間 | S | 4 |
| 8 | 額定短時工頻耐受電壓 | kV | 對地：95 斷口間：117 |
| 9 | 額定雷電沖擊耐受電壓 | kV | 對地：185 斷口間：215 |
| 10 | 額定操作順序 |
| O-0.3s-CO-180s-CO |
GGD型低壓固定式成套開關柜
1. 用途
GGD型低壓固定式成套開關柜適用于發電廠、變電站、廠礦企業等交流50Hz、額定工作電壓為400V，額定工作電流至3200A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
2.執行標準
本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》的要求。
3.使用條件
a)周圍空氣溫度上限＋40°C，而且在24h內其平均溫度不得超過＋35°C。周圍空氣溫度的下限為-5°C；
b)海拔高度不超過2000m；
c)空氣清潔，相對濕度在最高溫度為＋40°C時不超過50%。
d)污染等級3。
4. 結構特點簡介
4.1 框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，其型材的二側面分別有模數為20mm 和100mm安裝孔，使得框架組裝靈活方便。
4.2 GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺 寸，是整柜美觀大方、面目一新.
4.3 柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷 風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
4.4 柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
4.5 柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

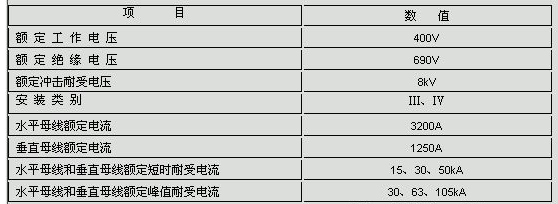

5. 主要技術參數
6、外形尺寸：
600*600(800)*2200mm（W*D*H）
800*600(800)*2200mm（W*D*H）
1000*600(800)*2200mm（W*D*H）
1200*800*2200mm（W*D*H）
