產品列表35kv調匝油浸式自動跟蹤補償消弧線圈成套裝置
[2015/7/18]
產品概述
隨著我國國民經濟的持續發展，電網規模越來越大，特別是電纜在配電網中的大量使用，使得系統電容電流大幅度增長。對于中性點不接地系統，當發生單相接地時，由于電容電流較大，弧光不能自熄，造成跳閘事故率上升，嚴重危脅著電網的安全運行。因此新頒布的電力行業標準DL/620－1997《交流電氣裝置的過電壓保護和絕緣配合》中明確規定：3～10kV架空線路構成的系統和所有35kV、66kV系統，當單相接地故障電流大于

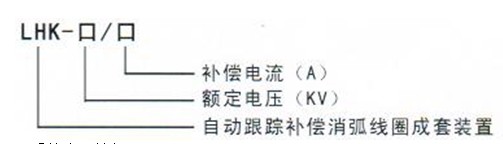

LHK調匝油浸式自動跟蹤補償消弧線圈及選線成套裝置具有輸出補償容量能平滑變動，并自動跟蹤測量電容電流，在單相接地時，則應立即動作和充分補償工頻接地電流，促使電弧迅速熄滅。該設備安裝于電網中性點，在電網發生接地故障時，該設備自動調整電感值，將接地電流控制在允許范圍內，使接地點不產生電弧，避免對人身設備造成傷害，同時可快速選線，識別出故障線路方便檢修，提高了電網供電可靠性和安全性。
該型式消弧線圈性能穩定，適合于大容量的接地補償系統，該產品可廣泛應用于6～66KV電力、冶金、石油石化、煤炭、紡織、船舶碼頭、軌道交通等行業的供電系統。
技術優勢
1.成套裝置運行方式靈活，可以采用“預調”的運行方式，也可以采用“隨調”的運行方式。
2.成套裝置具有調節速度快、調節方式靈活，選線快速、準確的特點。
3.成套裝置能夠?qū)崿F(xiàn)多臺消弧并列自動跟蹤測量電容電流技術、接地故障錄波技術等多項新技術，成功解決了多機并列運行，實時測量電容電流等多項技術難題。消弧線圈的投入不會對系統造成諧波污染。
4.控制器可以根據用戶需要嵌入選線功能，最多可以對兩段母線及40條線路進行選線。
5.本套裝置采用工業級計算機，采用大屏幕LCD顯示器、全中文圖形化操作界面，系統運行參數一目了然。
6.成套裝置具有零序錄波功能，以便進一步分析和處理數據。同時配備管理信息系統，具有遠方監視成套裝置運行狀況和接收遠方數據等功能。
7.輸出的補償電流在0～100%額定電流范圍內調節。
8.本套裝置一方面能夠及時的進行補償，另一方面適應配電網擴容需要，有良好的經濟性。
技術參數
1)系統電壓等級： 35kV
2)響應時間：≤ 5 ms
3)電流調節范圍： 0～100%額定電流
4)電流調節方式：無級連續
5)電容電流測量誤差：≤±2%
6)殘流：小于
7)中性點電壓：正常運行時<5%相電壓
8)選線路數： 48路
9)接地信息記錄：500次，可掉電保持
10)通信方式：RS232，RS485，以太網
11)通訊規約：支持MODBUS、CDT、IEC61850等
裝置構成

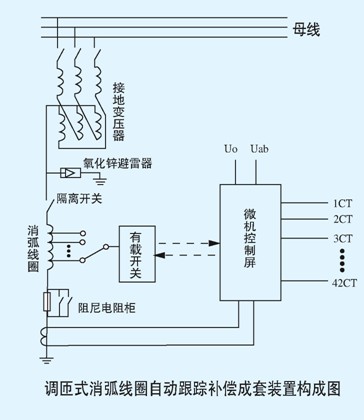

該裝置由接地變壓器、油浸調匝式消弧線圈、微機控制屏、阻尼電阻柜、氧化鋅避雷器等構成，總體構成圖如下圖：
使用環境
1．接地變、消弧線圈等一次設備
1) 海拔高度： ≤
2) 最高溫度：
3) 最低溫度：
4) 耐地震能力： 8 級
5) 地面水平加速度：
6) 垂直加速度：
7) 正弦共振三周波安全系數： ≥1.67
8) 風速： 離地面高
9) 月平均最高相對濕度： 90% （
10) 日照強度： 0.1 W/cm2
11) 覆冰強度：
12) 污穢等級： III 級
13) 日平均濕度： ≤95%
2． 控制器
1) 安裝地點： 戶內
2) 環境溫度：
3) 相對濕度： 94%
4) 周圍無嚴重影響絕緣的污穢、無腐蝕性和爆炸性介質
5）電源:交流220V±10%
直流220V
